一、地震動解析
此前我們給出了花蓮6.9級地震引起的福建等地區的破壞力分析結果，本報告進一步給出震中附近的分析結果?；凇禦econnaissance Report on Seismic Damage Caused by Guanshan Earthquake and Chihshang Earthquake (third edition, v3.0)》（以下簡稱《簡報》），選取最強的兩組地震動ECS和EYUL臺站記錄，如圖1和圖2所示。其中ECS臺站中長周期分量較強，而EYUL臺站短周期分量較強。

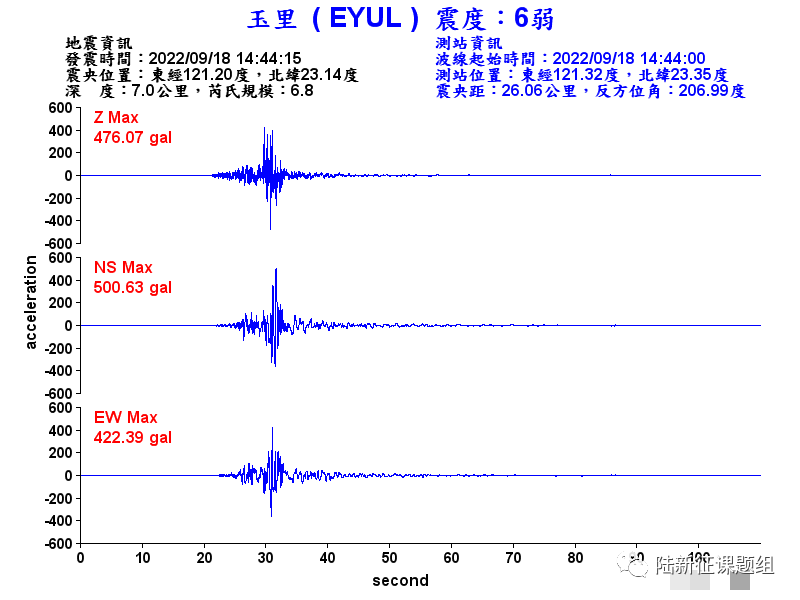

圖1 典型臺站地面運動記錄(圖片來源：當?shù)貧庀缶?

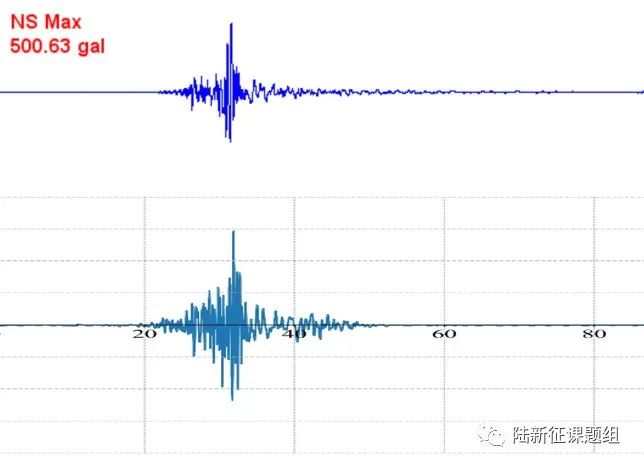

(a)波形對比

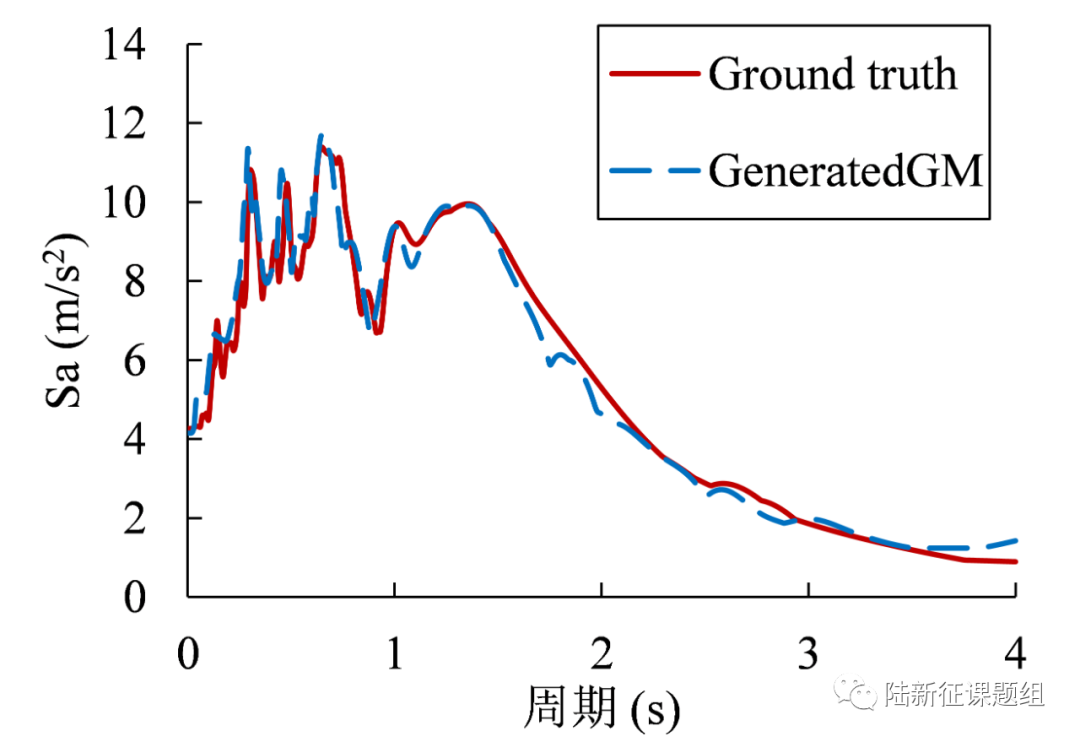

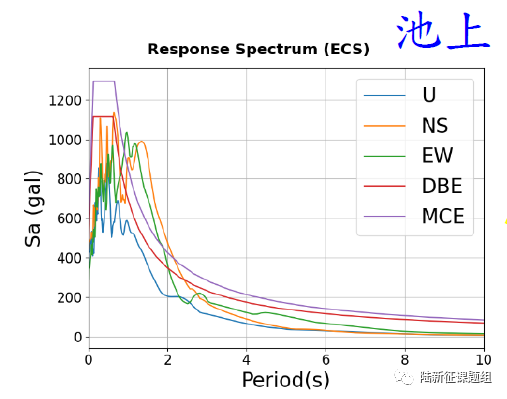

(b) 反應譜對比(ECS臺站)

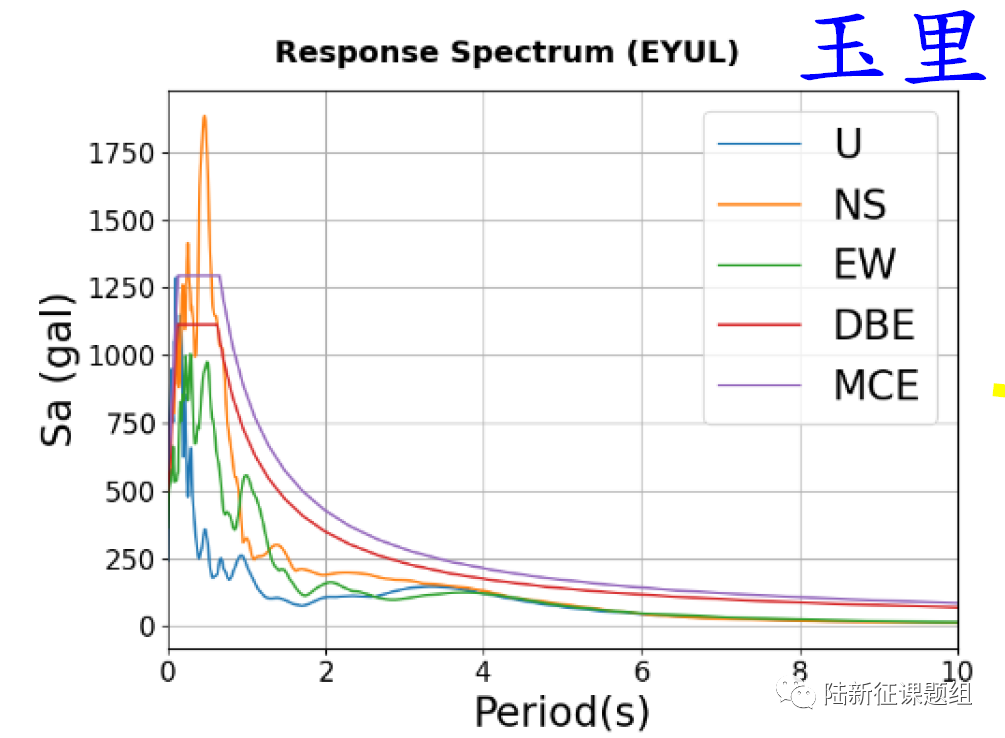

(c)反應譜對比(EYUL臺站）

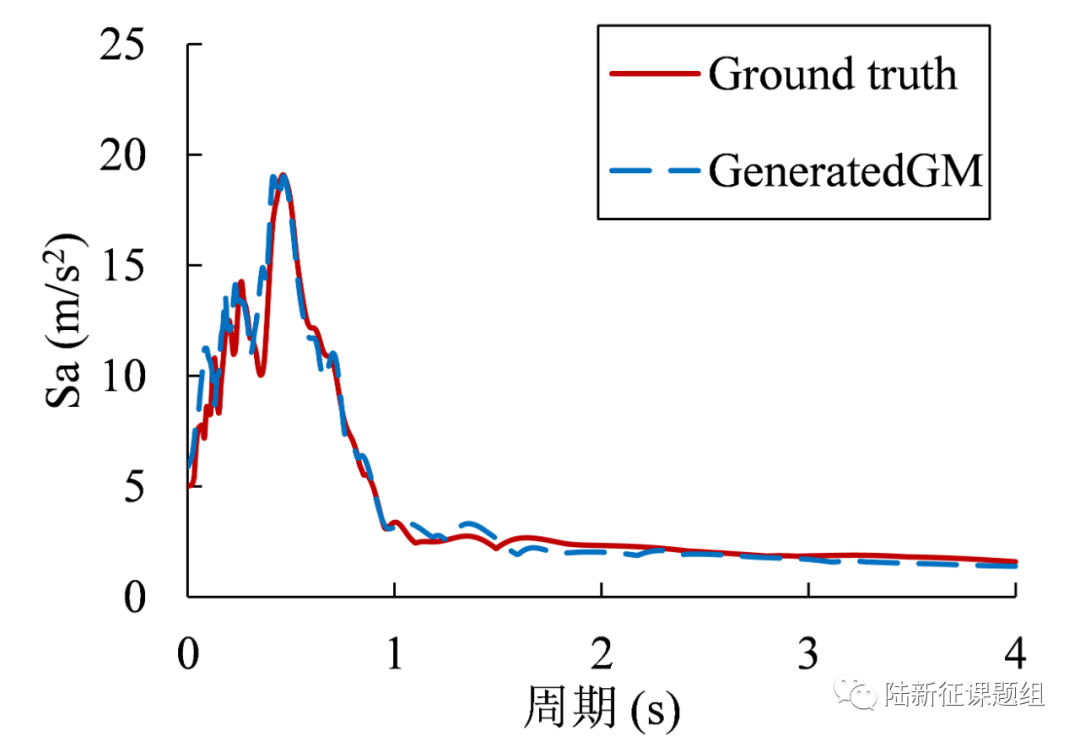

圖3根據《簡報》圖片解析得到地震動的波形和反應譜
二、地震動對典型單體結構破壞能力分析
(1) 對典型多層框架結構破壞作用
模型1：三層框架結構（感謝中國建筑設計研究院王奇教授級高工提供模型）

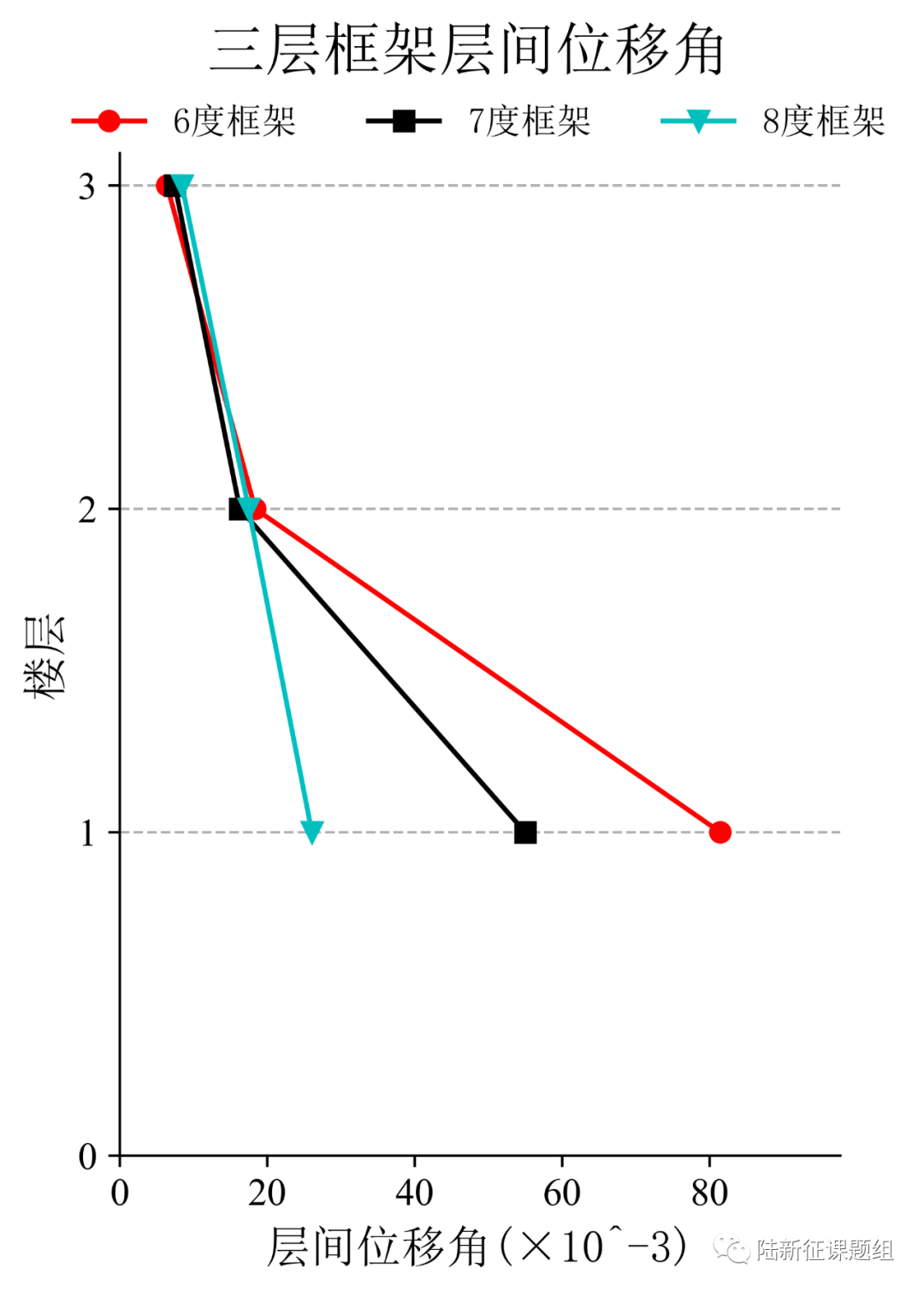

將ECS臺站記錄輸入立面布置如圖4(a)所示的6度、7度和8度設防的典型三層鋼筋混凝土框架結構，得到其層間位移角包絡如圖4(b)所示。

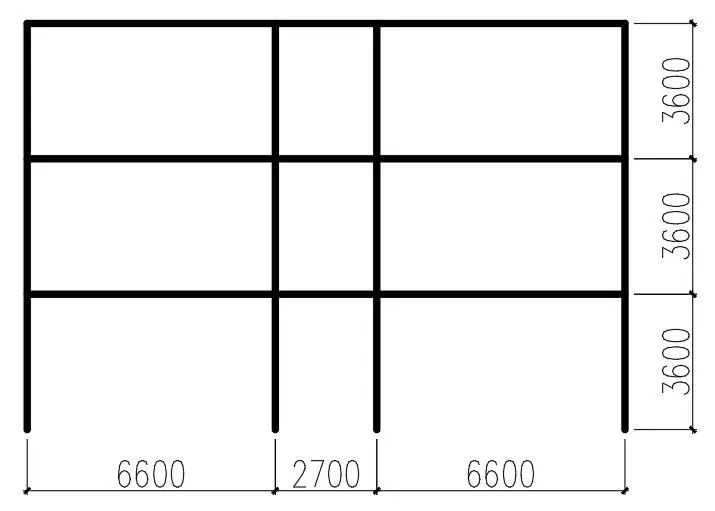

(a)立面布置示意圖層間位移角
圖4典型三層鋼筋混凝土框架結構
(2) 對典型砌體結構破壞作用
模型1：單層未設防砌體結構
選取圖5所示紀曉東等開展的單層未設防砌體結構振動臺試驗?zāi)Ｐ停斎隕CS臺站記錄，分析結果表明該結構將處于毀壞狀態。（紀曉東等，北京市既有農村住宅磚木結構加固前后振動臺試驗研究，建筑結構學報，2012,11,53-61.）

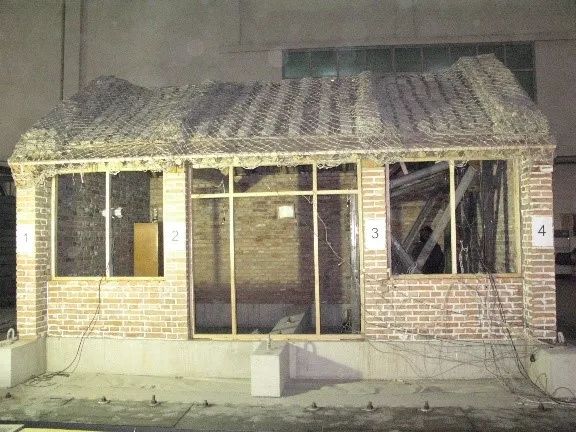

圖5單層三開間農村住宅磚木結構振動臺試驗
模型2：五層簡易砌體結構
選取圖6所示朱伯龍等開展的五層簡易砌體結構足尺試驗?zāi)Ｐ停斎隕CS臺站記錄，分析結果表明該結構將處于中度破壞狀態。（朱伯龍等，上海五層砌塊試驗樓抗震能力分析，同濟大學學報，1981,4,7-14.）

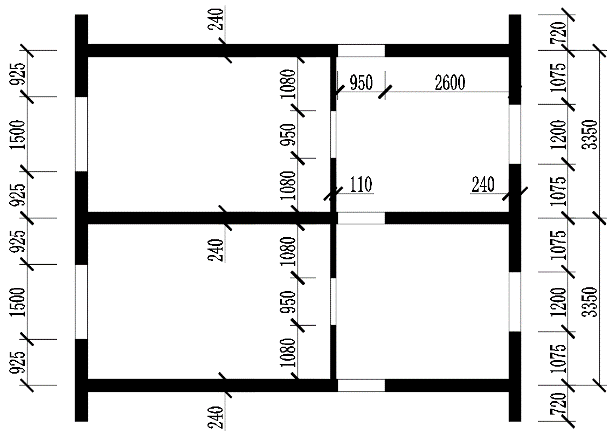

(a)平面圖剖面圖
圖6五層簡易砌體結構布置
(3) 對典型橋梁破壞作用
模型1：某80年代公路橋梁（感謝福州大學谷音教授提供模型）
選取圖7所示某80年代公路橋梁模型，輸入ECS臺站記錄，分析結果表明該結構將處于毀壞狀態。
圖7某80年代公路橋梁模型
模型2：某特大橋引橋（感謝福州大學谷音教授提供模型）
選取圖8所示某特大橋引橋模型，輸入ECS臺站記錄，分析結果表明該結構將處于毀壞狀態。
圖8某特大橋引橋模型
三、臺站附近地震滑坡分析
由于缺乏當?shù)亟ㄖ?shù)據，所以我們不再進行區域建筑震害分析。

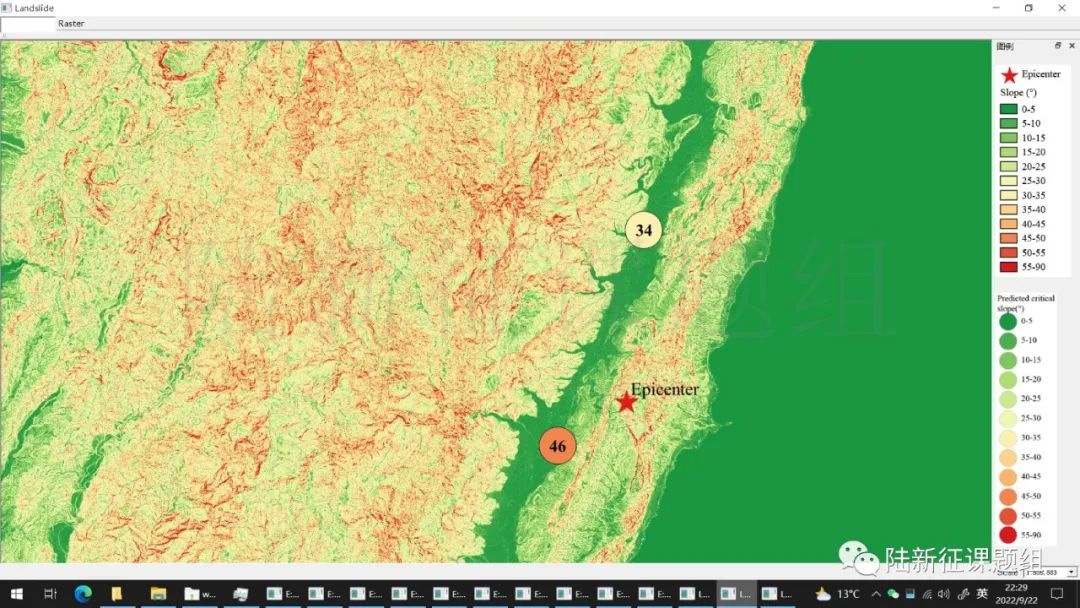

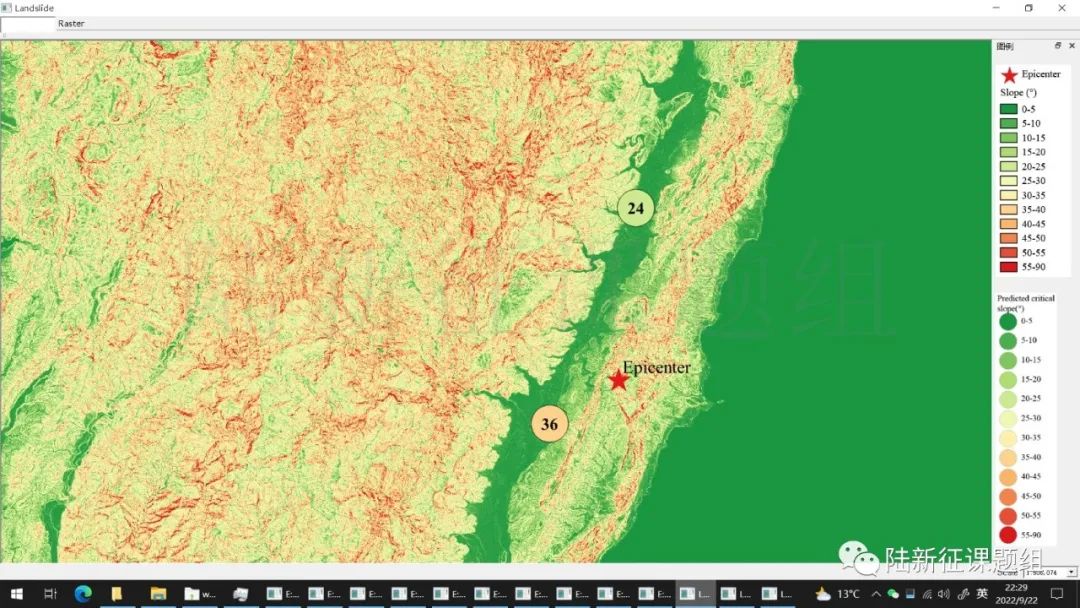

根據當?shù)氐匦螖?shù)據、巖性數據和實測地面運動記錄，可以計算得到不同滑坡體飽和比例下的滑坡分布，如圖9所示。其中，底圖為當?shù)仄露确植紙D，每個圓圈代表每個臺站的計算結果，圓圈中的數字代表發生滑坡的臨界坡度，臺站附近坡度大于該數值的地方滑坡發生概率高。
分析結果認為在震中附近30-40度以上坡度地區就可能發生滑坡，而震中附近地形又很復雜，因此滑坡的風險很高。這與本次花蓮地震實際震害情況相符。
(a)滑坡體飽和比例為 0%
(b)滑坡體飽和比例為50%
(c)滑坡體飽和比例為 90%
圖9不同臺站附近地震滑坡分布
